小伙伴們，大家是否了解冷卻塔呢？冷卻塔是大型建筑物中央空調系統必不可少的部件之一。中央空調制冷系真缺不了它！

? 冷卻塔可將空調系統從空調控制區域帶來的熱量排放到大氣中去。那么，大家是否知道是哪部分可以提供空調冷媒呢？

中央空調系統中的制冷機組可以提供空調冷媒，其冷卻系統是由冷卻盤管、冷卻泵、冷卻水輸送管道、散熱塔及散熱風機組成。通過密閉管道源源不斷地向建筑空間提供冷水，同時，還能夠對溫度較高的回水做功，以達到制冷目的。

? 這實際就是熱交換過程呀，那么，其工作流程是怎樣的呢?

冷卻水泵把冷卻水輸送到冷卻塔上，并均勻噴灑在散熱材料表面，冷卻塔風機運行產生的流動空氣對冷卻材料表面的冷卻水進行冷卻。經過冷卻后的冷卻水回落到冷卻塔的集水器中，通過水泵再次回流到制冷機組中去，對制冷機組進行冷卻。

那熱量去哪里了呢？ 一部分熱量通過流動空氣直接帶走，其他熱量則跟隨蒸發空氣而散失到大氣中了呢~

那么這樣說來，流動空氣的濕球溫度對冷卻塔的散熱效率有著十分重要的影響。在流經冷卻塔的冷卻水流量相等、出入溫差相同的情況下，濕球溫度越高，需要的空氣流量越大。此外，冷卻水散熱量需求和空氣條件都在不斷變化，因此，冷卻塔通風機的運行速度需要進行動態調整。

剛才提到散熱效率，那究竟該如何衡量冷卻塔散熱效果呢？教給大家一個獨家秘笈，大家快看下黑板中的曲線吧~

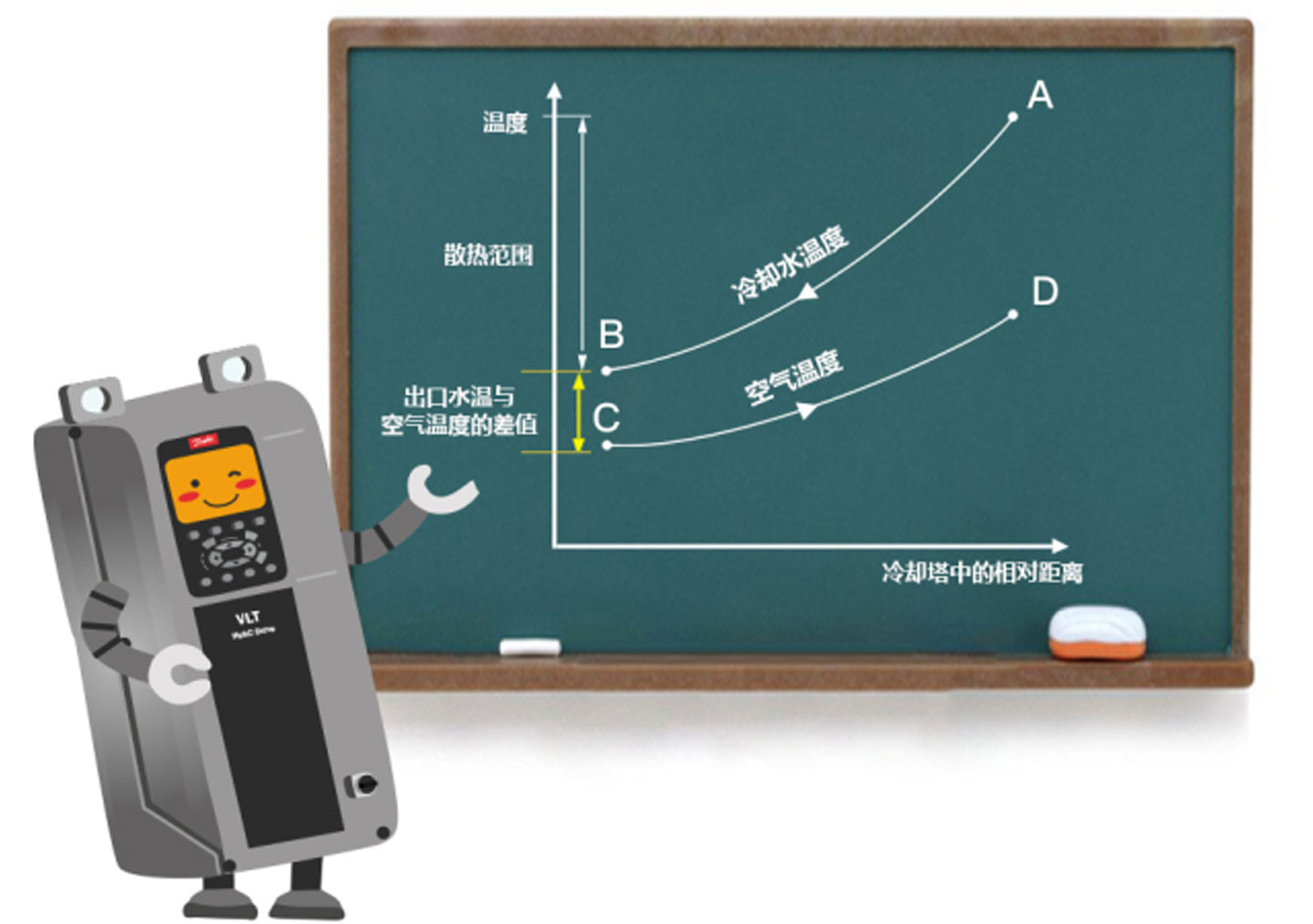

（冷卻塔溫度關系曲線）

BC兩點的距離，即為冷卻水在冷卻塔的出口處的溫度與進入冷卻塔的流動空氣的濕球溫度的差值。在冷卻水流量、出入口溫差要求恒定的情況下，這一差值越小，說明冷卻塔的散熱效果越好。通常，冷卻塔越大，其散熱效果越好。

? 為了滿足散熱工況要求，時刻調整散熱風機轉速已勢在必行~

剛剛我們是基于冷卻負荷（冷卻水流量、出入口溫差）和空氣濕球溫度固定的情況下，冷卻塔對空氣流量的要求恒定，但現實情況會有一定起伏變化。所以，為了滿足散熱要求，又不產生冷卻水的過冷卻（即出入口溫差大于實際要求），冷卻塔散熱風機的轉速時刻都需要進行調整。

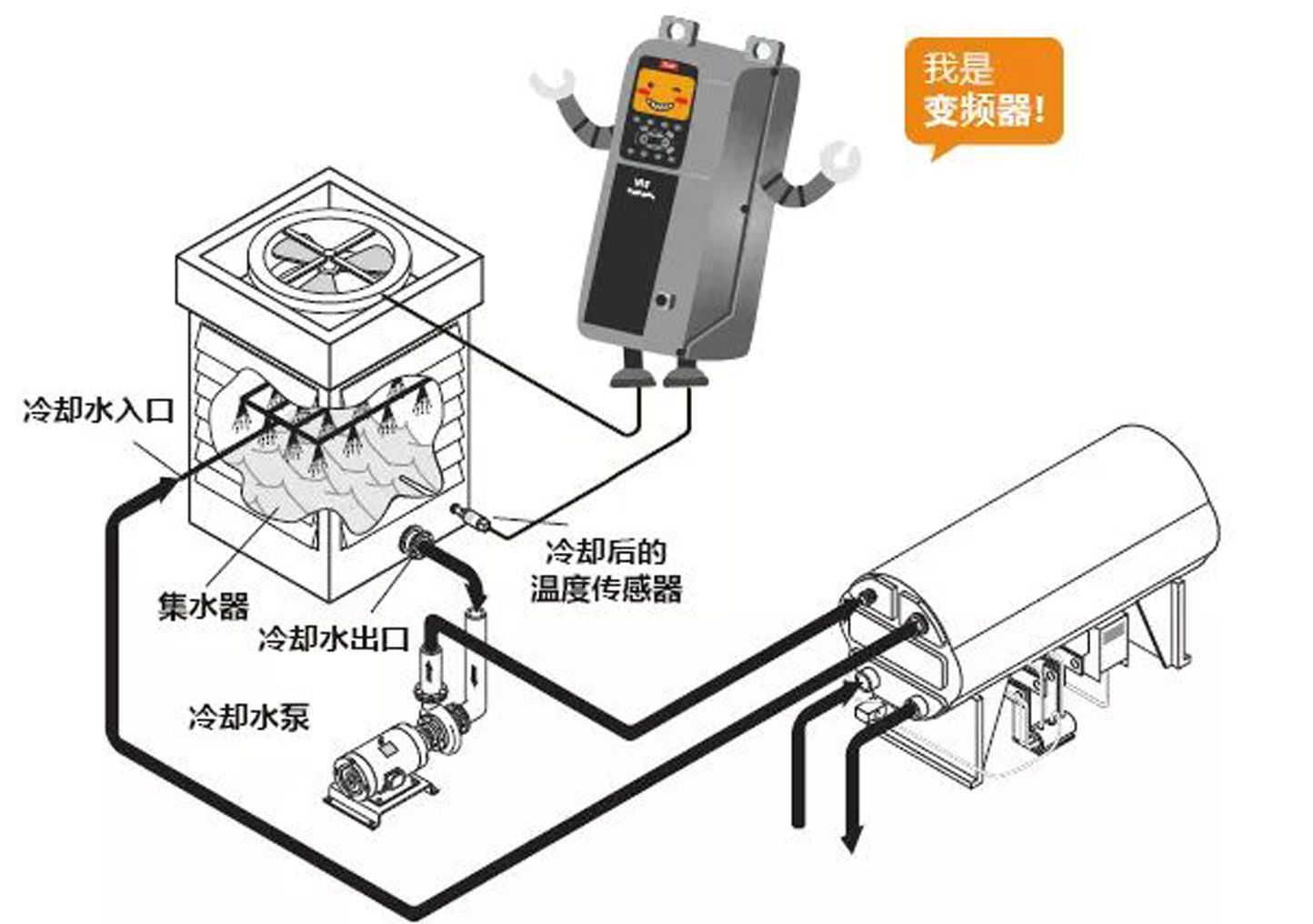

（帶有變頻器的冷卻塔和冷卻器的冷凝器系統）

變頻器的三相動力輸出線接至冷卻塔散熱風機的電機，冷卻水回水溫度傳感器則接到變頻器的控制端子上，用作調整風機轉速的判斷依據。

加入變頻器后，操作十分簡單，設定制冷機組所需要的冷卻水溫度、溫度傳感器必要參數，變頻器便可對冷卻塔的散熱風機轉速進行實時的動態控制啦~

以變頻器為控制核心的冷卻塔散熱風機的控制系統中，只要系統要求不超出冷卻塔的設計容量，無論是何種原因（制冷負荷的變化、氣候條件的變化等），冷卻塔均可以連續地跟蹤制冷機組對冷卻塔散熱量的要求，而向制冷機組提供理想溫度的冷卻水。

使用變頻器對以三相電機為動力的散熱風機進行調速，是方便和高效的手段。實現對風機調速的同時，還能獲得佳節能效果。對冷卻塔的綜合監控（冷卻塔的除冰處理、散熱風機電機的預熱控制、冷卻塔運行數據的傳輸功能）也都不在話下。因此，更加推薦以變頻器為核心的冷卻塔散熱風機的控制系統。
